Rincian Produk
Tempat asal: Changzhou, Jiangsu, Cina
Nama merek: Lingman
Nomor model: Chuck putar pneumatikG700D-270
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 4800-5200 set
Kemasan rincian: Karton kayu
Waktu pengiriman: 10-15 hari kerja
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 500 set per bulan
Nama Produk: |
Chuck Putar Pneumatik |
Pukulan cakar: |
242mm |
kekuatan penjepit maksimum: |
3.16KN |
Tekanan yang diijinkan: |
0.2-0.9MPA |
Batasi kecepatan: |
115r/mnt |
Jangkauan penjepit: |
15-270mm |
Tinggi Tengah: |
375mm |
Inersia rotasi: |
10.92kg.㎡ |
Nama Produk: |
Chuck Putar Pneumatik |
Pukulan cakar: |
242mm |
kekuatan penjepit maksimum: |
3.16KN |
Tekanan yang diijinkan: |
0.2-0.9MPA |
Batasi kecepatan: |
115r/mnt |
Jangkauan penjepit: |
15-270mm |
Tinggi Tengah: |
375mm |
Inersia rotasi: |
10.92kg.㎡ |
1. Deskripsi

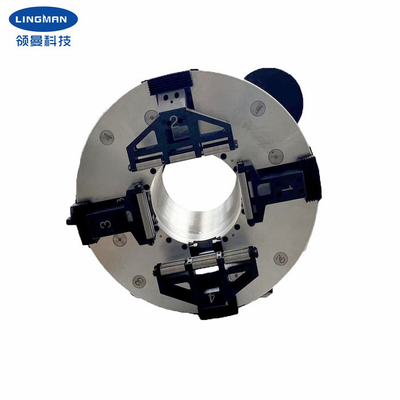

Chuck adalah master chuck full stroke empat rahang yang dirancang khusus untuk peralatan pemotongan pipa laser.Chuck itu sendiri dapat bekerja sebagai spindel berputar independen.Setelah dasar produk diperbaiki, cukup tambahkan motor pendukung dan koneksi roda gigi, lalu sambungkan sumber udara terkompresi (0,3-0,9mpa) untuk menjepit benda kerja dan menggerakkan benda kerja untuk berputar.Chuck operasi stroke penuh, tidak perlu menyesuaikan posisi keempat PAWS.Chuck mengadopsi struktur tertutup sepenuhnya, dilengkapi dengan bantalan rol silang.Dibandingkan dengan produk serupa di pasaran, chuck memiliki akurasi rotasi dan akurasi pengulangan yang lebih tinggi, serta kekuatan penjepit yang lebih tinggi.
Pengembangan seluruh rangkaian pemotongan laser dua rahang poros chuck daya ganda adalah sintesis chuck pra-pneumatik perusahaan kami dan produk pneumatik terkait lainnya, setelah berkali-kali untuk meningkatkan kualitas penelitian dan desain.Ini memiliki karakteristik struktur sederhana, pemasangan yang mudah, penerapan yang kuat, bersih dan tahan lama, penjepitan yang andal, dan presisi yang tahan lama.Ini dapat meningkatkan efisiensi operasi, mengurangi biaya produksi dan mengurangi intensitas tenaga kerja karyawan.Produk ini cocok untuk mesin pemotong pipa profesional, mesin pelat tabung dan bagian pipa mencengkeram lainnya, cocok untuk semua jenis pipa bulat, pipa persegi, pipa persegi panjang, pemrosesan pemotongan pipa elips, sedikit modifikasi cakar dapat dipotong semua jenis bentuk pipa.
2. Parameter Kinerja
| Nama Produk | Chuck putar pneumatik |
|
Nomor model |
G700D-270 |
| Pukulan cakar | 240mm |
| Kekuatan penjepit maksimum | 3.15KN |
| Tekanan yang diijinkan | 0.3-0.9MPa |
| Batasi kecepatan | 120/menit |
| Jangkauan penjepit | 15-265mm |
| Tinggi tengah | 375mm |
| Inersia rotasi |
10.9kg.㎡ |
| Berat bagian berputar | 215kg |
| Berat satuan keseluruhan | 307kg |
Catatan: angka di atas adalah parameter standar.Kami juga dapat merancang produk sesuai dengan kebutuhan khusus klien.
kami3. Dimensi
| spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | Saya | J | K | HAI | R | S |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Keuntungan
| sebuah.Desain stroke penuh |
| b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
| c.Akurasi pemosisian berulang yang tinggi |
| d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
|
e.Beberapa konfigurasi tersedia e.1 Padat atau berongga e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Layanan Kami
| sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
| b.Tim desain profesional bekerja dengan Anda. |
| c.Tim QC profesional untuk menjamin kualitas tinggi. |
| d.Menyediakan layanan OEM & ODM. |
