Rincian Produk
Tempat asal: Changzhou, Jiangsu, Tiongkok
Nama merek: Lingman
Nomor model: G500D-230
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 5200-5800 set
Kemasan rincian: Karton Kayu
Waktu pengiriman: 10-15 hari kerja
Syarat-syarat pembayaran: T / T, L / C
Menyediakan kemampuan: 100 set per bulan
Stroke cakar: |
210mm |
Gaya penjepitan maksimum: |
1.5KN |
Tekanan yang diijinkan: |
0,2-0,9MPa |
Batasi kecepatan: |
200r / menit |
rentang penjepitan: |
10-230mm |
Tinggi Tengah: |
315mm |
Inersia rotasi: |
4.6kg.㎡ |
Berat bagian berputar: |
128kg |
Berat seluruh unit: |
245Kg |
Stroke cakar: |
210mm |
Gaya penjepitan maksimum: |
1.5KN |
Tekanan yang diijinkan: |
0,2-0,9MPa |
Batasi kecepatan: |
200r / menit |
rentang penjepitan: |
10-230mm |
Tinggi Tengah: |
315mm |
Inersia rotasi: |
4.6kg.㎡ |
Berat bagian berputar: |
128kg |
Berat seluruh unit: |
245Kg |
1. Deskripsi

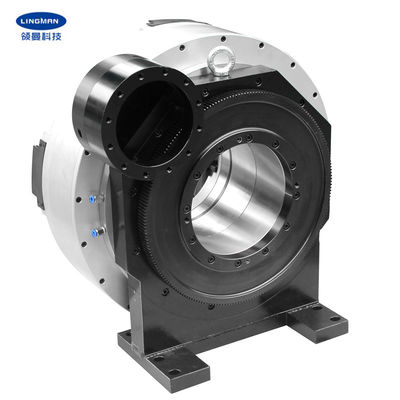

Chuck dirancang khusus untuk mesin pemotong serat laser.Sebenarnya, chuck itu sendiri mampu menjadi spindel berputar independen.Sementara itu, dapat menjepit benda kerja dengan erat.Setelah memperbaiki basis produk, itu hanya perlu dilengkapi dengan motor yang tepat serta menghubungkannya dengan roda gigi, menghubungkan sumber udara.
Chuck laser kami dapat bekerja dengan gerakan penuh dan tidak perlu menyesuaikan keempat rahang.Mereka cocok untuk berbagai macam alat kelengkapan pipa untuk meningkatkan produktivitas.Struktur tertutup penuh membuatnya lebih stabil dan lebih tahan aus.Dibandingkan dengan chuck laser tradisional, bantalan rol silang dipasang di dalam untuk membuatnya memiliki masa pakai lebih lama dan akurasi rotasi dan pemosisian berulang yang lebih tinggi.Selain itu, dapat memenuhi kebutuhan pemrosesan alat kelengkapan pipa yang lebih tipis di bawah tekanan udara rendah.
2. Parameter Kinerja
Nomor model |
G500D-230 |
Pukulan cakar | 210mm |
Kekuatan penjepit maksimum Maximum | 1.5KN |
Tekanan yang dapat diterima | 0,2-0,9MPa |
Batasi kecepatan | 200r/menit |
Jangkauan penjepit | 10-230mm |
Tinggi tengah | 315mm |
Inersia rotasi | 4.6kg.m2 |
Berat bagian berputar | 128kg |
Berat satuan keseluruhan | 245kg |
Catatan: angka di atas adalah parameter standar.Kami juga dapat merancang produk sesuai dengan kebutuhan khusus klien.
3. Dimensi
spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | saya | J | K | HAI | R | S |
G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 361.5 | 230 | 265 | 250 | 470 | 6 | 12-M8 | 18X22 |
4. Keuntungan
Sebuah.Desain stroke penuh |
b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
c.Akurasi pemosisian berulang yang tinggi |
d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
e.Beberapa konfigurasi tersedia e.1 Padat atau berongga e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Lini Produksi
6. Layanan Kami
a.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
b.Tim desain profesional bekerja dengan Anda. |
c.Tim QC profesional untuk menjamin kualitas tinggi. |
d.Menyediakan layanan OEM & ODM. |
