Rincian Produk
Tempat asal: Changzhou, Jiangsu, Tiongkok
Nama merek: Lingman
Nomor model: W200A-25
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 2600-3100/set
Kemasan rincian: Karton Kayu
Waktu pengiriman: 15-20 hari kerja
Syarat-syarat pembayaran: T / T, L / C
Menyediakan kemampuan: 100 set per bulan
Nama Produk: |
Chuck utama |
Bahan baku: |
Besi tahan karat |
Stroke cakar: |
25mm |
Gaya penjepitan maksimum: |
8.5KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
500r / mnt |
rentang penjepitan: |
20-210mm |
Tinggi Tengah: |
190mm |
Inersia rotasi: |
0,21kg.㎡ |
Berat bagian berputar: |
34kg |
Berat seluruh unit: |
59Kg |
Aplikasi: |
Pemotongan Laser |
Nama Produk: |
Chuck utama |
Bahan baku: |
Besi tahan karat |
Stroke cakar: |
25mm |
Gaya penjepitan maksimum: |
8.5KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
500r / mnt |
rentang penjepitan: |
20-210mm |
Tinggi Tengah: |
190mm |
Inersia rotasi: |
0,21kg.㎡ |
Berat bagian berputar: |
34kg |
Berat seluruh unit: |
59Kg |
Aplikasi: |
Pemotongan Laser |

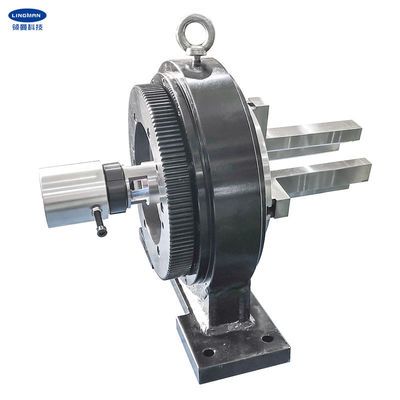

1. Deskripsi
Chuck jenis ini adalah chuck belakang dan juga chuck makan.Ini biasanya digunakan untuk menjepit benda kerja, memutar dan memberi makan depan dan belakang.Ini juga seperti chuck utama yang dapat digunakan sebagai spindel independen saat digunakan.Fungsinya juga untuk menjepit benda kerja dengan kencang saat berputar.
Saluran masuk udara yang berputar dapat diwujudkan melalui gyrator yang dipasang di ekor sehingga tindakan penjepitan dan pelonggaran yang cepat dapat dicapai.Sumber udara kerja mengadopsi prinsip pasokan udara terus menerus.
Saat memperbaiki dasar chuck, menghubungkan motor yang cocok dengan roda gigi dan sumber udara terkompresi, ia dapat mewujudkan penjepitan dan menggerakkan benda kerja untuk berputar.
Karena panjang bagian yang diproses oleh peralatan pemotong lebih panjang, chuck belakang dan chuck utama yang cocok sering dipasang berpasangan pada peralatan.
Struktur chuck ini adalah struktur pemusatan sinkronisasi otomatis empat rahang dan juga merupakan pusat yang kokoh.Mohon merekomendasikannya untuk digunakan dalam mesin terintegrasi lembaran tabung dan sangat cocok untuk memotong lembaran tabung persegi dan lingkaran.
2. Parameter Kinerja
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0,4-0,9MPa |
|
500r/menit |
|
15-160mm |
|
150mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3.Ukuran
| spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | saya | J | L | saya | tidak | HAI | R | S | T |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. Keuntungan
| Sebuah.Desain stroke penuh |
| b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
| c.Akurasi pemosisian berulang yang tinggi |
| d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
|
e.Beberapa konfigurasi tersedia e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Lini Produksi
6. Layanan Kami
| Sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
| b.Tim desain profesional bekerja dengan Anda. |
| c.Tim QC profesional untuk menjamin kualitas tinggi. |
| d.Menyediakan layanan OEM & ODM. |
