MOQ: | 1 set |
Harga: | USD 6600-7200 set |
kemasan standar: | Karton Kayu |
Periode pengiriman: | 10-15 hari kerja |
Cara Pembayaran: | T / T, L / C |
Kapasitas pasokan: | 100 set per bulan |
1.Deskripsi

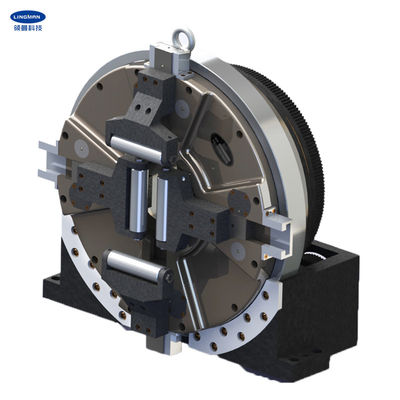

Produk ini dirancang khusus untuk unit pemotongan laser, produk itu sendiri dapat digunakan sebagai spindel berputar independen, dengan chuck di tengah yang dapat menjepit benda kerja dengan erat dan berputar pada saat yang bersamaan.Tindakan menjepit dan melonggarkan cepat dapat dicapai melalui asupan udara berputar samping, dan sumber udara dapat diputuskan untuk bekerja.
Setelah basis produk diperbaiki, hanya motor yang cocok ditambahkan dan dihubungkan dengan roda gigi, dan kemudian sumber udara terkompresi (0,1-0,9Mpa) terhubung untuk mencapai benda kerja penjepitan dan menggerakkan benda kerja untuk berputar.
Chuck bekerja sepanjang stroke penuh, tidak perlu menyesuaikan posisi empat rahang, berbagai bagian pipa yang berlaku dapat dijepit, dan efisiensi produksi ditingkatkan.
Produk ini banyak digunakan dalam mesin pemotong pipa laser tujuan khusus dan sistem alat mesin pengolah pipa lainnya.
2. Parameter Kinerja
Nomor model |
G400C-170 |
Pukulan cakar | 165mm |
Kekuatan penjepit maksimum Maximum | 1.36-2.45KN |
Tekanan yang dapat diterima | 0.1-0.9MPa |
Batasi kecepatan | 150r/menit |
Jangkauan penjepit | 0-170mm |
Tinggi tengah | 315mm |
Inersia rotasi | 3.95kg.㎡ |
Berat bagian berputar | 128.5kg |
Berat satuan keseluruhan | 210kg |
Catatan: angka di atas adalah parameter standar.Kami juga dapat merancang produk sesuai dengan kebutuhan khusus klien.
3. Dimensi
spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | saya | J | K | HAI | R | S |
G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Keuntungan
Sebuah.Desain stroke penuh |
b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
c.Akurasi pemosisian berulang yang tinggi |
d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
e.Beberapa konfigurasi tersedia e.1 Padat atau berongga e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Lini Produksi
6. Layanan Kami
a.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
b.Tim desain profesional bekerja dengan Anda. |
c.Tim QC profesional untuk menjamin kualitas tinggi. |
d.Menyediakan layanan OEM & ODM. |
