Rincian Produk
Tempat asal: Changzhou, Jiangsu, Tiongkok
Nama merek: Lingman
Nomor model: G500C-225
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 6900-7500 set
Kemasan rincian: Karton Kayu
Waktu pengiriman: 10-15 hari kerja
Syarat-syarat pembayaran: T / T, L / C
Menyediakan kemampuan: 50 Set Per Bulan
Nama Produk: |
Chuck langkah penuh |
Bahan baku: |
Besi tahan karat |
Stroke cakar: |
200mm |
Gaya penjepitan maksimum: |
1.6-2.77KN |
Tekanan yang diijinkan: |
0,1-0,9MPa |
Batasi kecepatan: |
130r / menit |
rentang penjepitan: |
0-225mm |
Tinggi Tengah: |
315mm |
Inersia rotasi: |
6.1kg.㎡ |
Berat bagian berputar: |
140 kg |
Berat seluruh unit: |
240 kg |
Nama Produk: |
Chuck langkah penuh |
Bahan baku: |
Besi tahan karat |
Stroke cakar: |
200mm |
Gaya penjepitan maksimum: |
1.6-2.77KN |
Tekanan yang diijinkan: |
0,1-0,9MPa |
Batasi kecepatan: |
130r / menit |
rentang penjepitan: |
0-225mm |
Tinggi Tengah: |
315mm |
Inersia rotasi: |
6.1kg.㎡ |
Berat bagian berputar: |
140 kg |
Berat seluruh unit: |
240 kg |

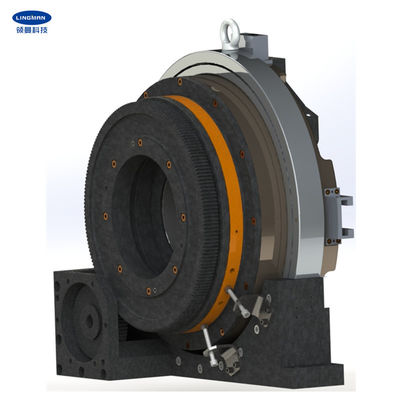

1. Deskripsi
Chuck kami terutama dibuat untuk mesin pemotong laser dan chuck itu sendiri dapat diterapkan sebagai spindel berputar independen.Itu dapat dengan erat menjepit benda kerja serta berputar.Tindakan menjepit dan melonggarkan cepat dapat dicapai melalui rotasi samping.
Chuck bekerja sepanjang stroke penuh, tidak perlu menyesuaikan posisi empat rahang, berbagai bagian pipa yang berlaku dapat dijepit, dan efisiensi produksi ditingkatkan.Chuck berada dalam struktur tertutup dan memiliki stabilitas dan ketahanan aus yang baik.
Dengan bantalan rol silang, ia memiliki masa pakai lebih lama, akurasi lebih tinggi, dan akurasi pemosisian berulang daripada chuck laser tradisional. Dibandingkan dengan produk serupa di pasar, ia memiliki kekuatan penjepit yang lebih besar.Selain itu, dalam kasus sumber udara rendah, gaya penjepitan yang lebih kecil dapat diperoleh untuk memenuhi pemrosesan pipa berdinding tipis.
Chuck umumnya digunakan dalam pemotong laser khusus dan sistem mesin pengolah pipa lainnya.
2. Parameter Kinerja
Nomor model |
G500C-225 |
Pukulan cakar | 200mm |
Kekuatan penjepit maksimum | 1.6-2.77KN |
Tekanan yang dapat diterima | 0.1-0.9MPa |
Batasi kecepatan | 130r/mnt |
Jangkauan penjepit | 0-225mm |
Tinggi tengah | 315mm |
Inersia rotasi | 6.1kg.㎡ |
Berat bagian berputar | 140kg |
Berat satuan keseluruhan | 240kg |
Catatan: angka di atas adalah parameter standar.Kami juga dapat merancang produk sesuai dengan kebutuhan khusus klien.
3. Dimensi
spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | saya | J | K | HAI | R | S |
G500C-170 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Keuntungan
Sebuah.Desain stroke penuh |
b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
c.Akurasi pemosisian berulang yang tinggi |
d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
e.Beberapa konfigurasi tersedia e.1 Padat atau berongga e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Lini Produksi
6. Layanan Kami
a.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
b.Tim desain profesional bekerja dengan Anda. |
c.Tim QC profesional untuk menjamin kualitas tinggi. |
d.Menyediakan layanan OEM & ODM. |
