Rincian Produk
Tempat asal: Changzhou, Jiangsu, Cina
Nama merek: Lingman
Nomor model: G500D-230
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 4800-5200 set
Kemasan rincian: Karton kayu
Waktu pengiriman: 10-15 hari kerja
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 100 set per bulan
Nama Produk: |
Chuck pneumatik |
Pukulan cakar: |
225mm |
kekuatan penjepit maksimum: |
1.6KN |
Tekanan yang diijinkan: |
0,3-0,92MPa |
Batasi kecepatan: |
140r/mnt |
Jangkauan penjepit: |
8-225mm |
Tinggi Tengah: |
316Mm |
Inersia rotasi: |
4.19kg. |
Nama Produk: |
Chuck pneumatik |
Pukulan cakar: |
225mm |
kekuatan penjepit maksimum: |
1.6KN |
Tekanan yang diijinkan: |
0,3-0,92MPa |
Batasi kecepatan: |
140r/mnt |
Jangkauan penjepit: |
8-225mm |
Tinggi Tengah: |
316Mm |
Inersia rotasi: |
4.19kg. |
1. Deskripsi

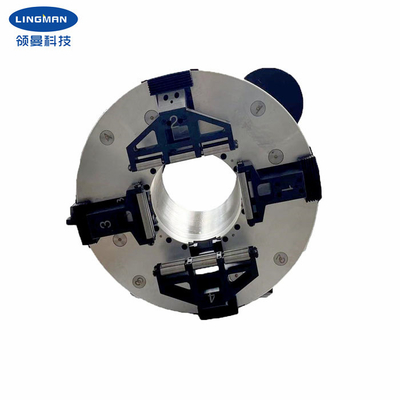

Chuck adalah chuck utama empat rahang pukulan penuh yang dirancang khusus untuk peralatan pemotongan pipa laser.Ini memiliki spindel independen yang berputar di tengah, yang dapat dengan kuat menahan benda kerja dan berputar secara bersamaan.Setelah dasar produk diperbaiki, hanya perlu menambahkan motor pendukung dan terhubung dengan roda gigi, lalu hubungkan sumber udara terkompresi (0,3-0,9mpa) untuk menjepit benda kerja dan menggerakkan benda kerja untuk berputar.Chuck untuk operasi stroke penuh, tidak perlu menyesuaikan posisi keempat cakar.Dapat klip tabung bulat, tabung persegi, tabung persegi panjang, meningkatkan efisiensi produksi.Dibandingkan dengan produk serupa di pasaran, chuck memiliki akurasi rotasi dan akurasi pengulangan yang lebih tinggi, serta kekuatan penjepit yang lebih tinggi, tinggi tengahnya 315mm, rentang penjepitan 8-228mm.
Produk ini dapat digunakan secara luas dalam mesin pemotong pipa laser khusus dan sistem mesin pengolah pipa lainnya.
2. Parameter Kinerja
|
Nomor model |
G500D-230 |
| Pukulan cakar | 220mm |
| Kekuatan penjepit maksimum | 1.5KN |
| Tekanan yang diijinkan | 0.3-0.9MPa |
| Batasi kecepatan | 150r/menit |
| Jangkauan penjepit | 8-228mm |
| Tinggi tengah | 315mm |
| Inersia rotasi |
4.18kg.㎡ |
| Berat bagian berputar | 124kg |
| Berat satuan keseluruhan | 245kg |
Catatan: angka di atas adalah parameter standar.Kami juga dapat merancang produk sesuai dengan kebutuhan khusus klien.
kami3. Dimensi
| spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | Saya | J | K | HAI | R | S |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Keuntungan
| sebuah.Desain stroke penuh |
| b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
| c.Akurasi pemosisian berulang yang tinggi |
| d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
|
e.Beberapa konfigurasi tersedia e.1 Padat atau berongga e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Layanan Kami
| sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
| b.Tim desain profesional bekerja dengan Anda. |
| c.Tim QC profesional untuk menjamin kualitas tinggi. |
| d.Menyediakan layanan OEM & ODM. |
6. Lini Produksi
