Rincian Produk
Tempat asal: Changzhou, Jiangsu, Cina
Nama merek: Lingman
Nomor model: Chuck putar pneumatik G500C-225
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 SET
Harga: USD 6600-7200 set
Kemasan rincian: Karton kayu
Waktu pengiriman: 10-15 hari kerja
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 500 set per bulan
Nama Produk: |
Chuck Putar Pneumatik 4-Jaw |
Pukulan cakar: |
200mm |
kekuatan penjepit maksimum: |
2.77KN |
Tekanan yang diijinkan: |
0.1-0.8MPa |
Batasi kecepatan: |
130r/mnt |
Jangkauan penjepit: |
0-225mm |
Tinggi Tengah: |
315 MM |
Inersia rotasi: |
6.1kg.㎡ |
Fitur: |
Presisi berputar lebih tinggi |
Nama Produk: |
Chuck Putar Pneumatik 4-Jaw |
Pukulan cakar: |
200mm |
kekuatan penjepit maksimum: |
2.77KN |
Tekanan yang diijinkan: |
0.1-0.8MPa |
Batasi kecepatan: |
130r/mnt |
Jangkauan penjepit: |
0-225mm |
Tinggi Tengah: |
315 MM |
Inersia rotasi: |
6.1kg.㎡ |
Fitur: |
Presisi berputar lebih tinggi |
1. Deskripsi

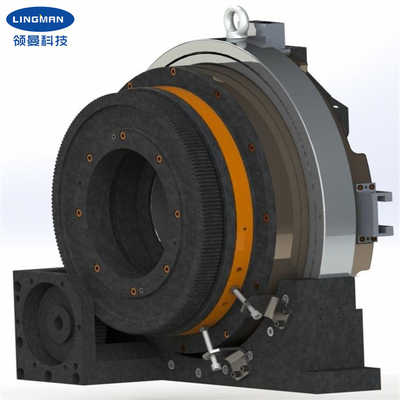

Chuck putar pneumatik laser kami terutama dirancang untuk mesin pemotong tabung laser.Chuck laser digunakan untuk menjepit dan memberi makan tabung saat memotong tabung.Itu dapat menjepit tidak hanya tabung bundar, tetapi juga tabung persegi panjang, tabung bentuk-L, tabung bentuk-H dan sebagainya.Chuck bekerja sepanjang langkah penuh, tidak perlu menyesuaikan posisi empat rahang, sehingga efisiensi produksi dapat sangat ditingkatkan.Yang ini memiliki chuck di tengah yang dapat menahan benda kerja dengan kuat dan berputar pada saat yang bersamaan.Setelah basis produk diperbaiki, hanya motor yang cocok ditambahkan dan dihubungkan dengan roda gigi, dan kemudian sumber udara terkompresi (0,1-0,9Mpa) terhubung untuk mencapai benda kerja penjepitan dan menggerakkan benda kerja untuk berputar.
Ini dapat mewujudkan penjepitan dan pelonggaran cepat dengan memutar asupan udara dari samping, memutus sumber udara sebelum bekerja.Jenis chuck putar pneumatik ini dikendalikan dengan mengganti silinder tunggal dan ganda, yang menghasilkan gaya penjepitan yang berbeda, yang memiliki lebih banyak keuntungan dari menjepit tabung berdinding tipis dan pipa tugas berat.Karena panjangnya bagian yang diproses oleh pemotong, chuck utama yang digunakan sebagai posisi kepala pemotongan laser dan feed chuck yang cocok dengannya biasanya dipasang berpasangan pada mesin. Chuck putar penumatic ini banyak digunakan dalam pipa laser khusus pemotong dan sistem mesin pengolah pipa lainnya.
2. Parameter Kinerja
Nama Produk | Chuck putar pneumatik |
Nomor model |
G500C-225 |
Pukulan cakar | 200mm |
Kekuatan penjepit maksimum | 2.77KN |
Tekanan yang dapat diterima | 0.1-0.9MPa |
Batasi kecepatan | 130r/mnt |
Jangkauan penjepit | 0-225mm |
Tinggi tengah | 315mm |
Inersia rotasi | 6.1kg.㎡ |
Berat bagian berputar | 140kg |
Berat satuan keseluruhan | 240kg |
Catatan: angka di atas adalah parameter standar.Kami juga dapat merancang produk sesuai dengan kebutuhan khusus klien.
kami3. Dimensi
spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | Saya | J | K | HAI | R | S |
G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Keuntungan
sebuah.Chuck putar pneumatik yang dirancang stroke penuh |
b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
c.Akurasi pemosisian berulang yang tinggi |
d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
e.Beberapa konfigurasi tersedia e.1 Padat atau berongga e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Layanan Kami
a.We adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
b.Tim desain profesional bekerja dengan Anda. |
c.Tim QC profesional untuk menjamin kualitas tinggi. |
d.Menyediakan layanan OEM & ODM. |
6. Lini Produksi
