Rincian Produk
Tempat asal: Changzhou, Jiangsu, Cina
Nama merek: Lingman
Nomor model: G400C-170
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 6600-7200 set
Kemasan rincian: Karton kayu
Waktu pengiriman: 10-15 hari kerja
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 100 set per bulan
Nama Produk: |
Chuck laser langkah penuh |
Pukulan cakar: |
165mm |
kekuatan penjepit maksimum: |
1.36-2.45KN |
Tekanan yang diijinkan: |
0.1-0.9MPa |
Batasi kecepatan: |
150r/mnt |
Jangkauan penjepit: |
0-170mm |
Tinggi Tengah: |
280mm |
Inersia rotasi: |
3.95kg.㎡ |
Fitur: |
Presisi penjepitan yang lebih tinggi |
Nama Produk: |
Chuck laser langkah penuh |
Pukulan cakar: |
165mm |
kekuatan penjepit maksimum: |
1.36-2.45KN |
Tekanan yang diijinkan: |
0.1-0.9MPa |
Batasi kecepatan: |
150r/mnt |
Jangkauan penjepit: |
0-170mm |
Tinggi Tengah: |
280mm |
Inersia rotasi: |
3.95kg.㎡ |
Fitur: |
Presisi penjepitan yang lebih tinggi |
1. Deskripsi

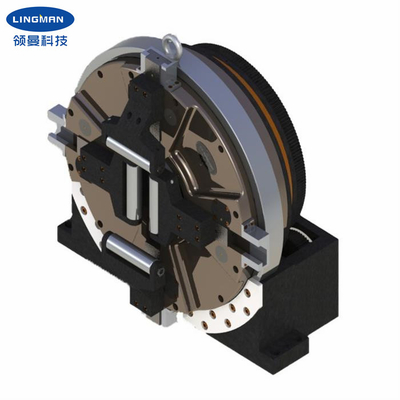

Chuck ini adalah chuck utama pukulan penuh empat rahang yang dirancang untuk peralatan pemotongan tabung laser.Yang ini memiliki chuck di tengah yang dapat menahan benda kerja dengan kuat dan berputar pada saat yang bersamaan.Setelah basis produk diperbaiki, hanya motor yang cocok yang ditambahkan dan dihubungkan dengan roda gigi, dan kemudian sumber udara terkompresi (0,1-0,9Mpa) dihubungkan untuk mencapai benda kerja penjepitan dan menggerakkan benda kerja untuk berputar.Tindakan menjepit dan melepaskan yang cepat diwujudkan dengan memutar saluran masuk udara ke samping.Dibandingkan dengan produk serupa di pasaran, chuck ini memiliki akurasi rotasi dan pengulangan yang lebih tinggi, dan kekuatan penjepit yang lebih tinggi.
Produk ini dapat digunakan secara luas dalam mesin pemotong pipa laser tujuan khusus dan sistem alat mesin pengolah pipa lainnya.
2. Parameter Kinerja
Nomor model |
G400C-170 |
Pukulan cakar | 165mm |
Kekuatan penjepit maksimum | 1.36-2.45KN |
Tekanan yang dapat diterima | 0.1-0.9MPa |
Batasi kecepatan | 150r/menit |
Jangkauan penjepit | 0-170mm |
Tinggi tengah | 280mm |
Inersia rotasi | 3.95kg.㎡ |
Berat bagian berputar | 128.5kg |
Berat satuan keseluruhan | 210kg |
Catatan: angka di atas adalah parameter standar.Kami juga dapat merancang produk sesuai dengan kebutuhan khusus klien.
saya3. Dimensi
spesifikasi | A | B | B1 | C | D | E | F | G | H | Saya | J | K | HAI | R | S |
G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Keuntungan
sebuah.Desain stroke penuh |
b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
c.Akurasi pemosisian berulang yang tinggi |
d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
e.Beberapa konfigurasi tersedia e.1 Padat atau berongga e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Layanan Kami
sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
b.Tim desain profesional bekerja dengan Anda. |
c.Tim QC profesional untuk menjamin kualitas tinggi. |
d.Menyediakan layanan OEM & ODM. |
