Rincian Produk
Tempat asal: Changzhou, Jiangsu, Tiongkok
Nama merek: Lingman
Nomor model: G800JF-360
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 7500-10500 set
Kemasan rincian: Karton Kayu
Waktu pengiriman: 15-20 hari kerja
Syarat-syarat pembayaran: T / T, L / C
Menyediakan kemampuan: 100 set per bulan
Stroke cakar: |
180mm |
Gaya penjepitan maksimum: |
4.5KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
500r / mnt |
rentang penjepitan: |
5-360mm |
Tinggi Tengah: |
420mm |
Inersia rotasi: |
17,19kg.㎡ |
Berat bagian berputar: |
303kg |
Berat seluruh unit: |
452kg |
Stroke cakar: |
180mm |
Gaya penjepitan maksimum: |
4.5KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
500r / mnt |
rentang penjepitan: |
5-360mm |
Tinggi Tengah: |
420mm |
Inersia rotasi: |
17,19kg.㎡ |
Berat bagian berputar: |
303kg |
Berat seluruh unit: |
452kg |

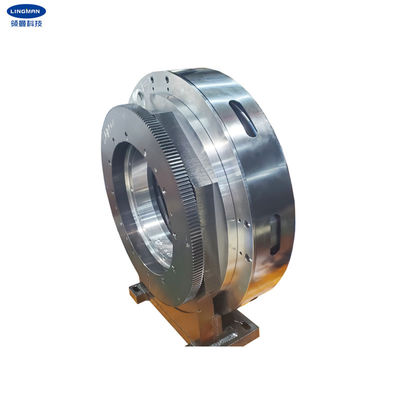

Square Middle Hole Pneumatic Power Chuck Untuk Mesin Pemotong Tabung Baja Laser
1. Deskripsi
Produk ini dirancang khusus untuk peralatan pemotongan tabung laser.Produksi itu sendiri dapat digunakan sebagai spindel berputar independen, dengan chuck yang dapat dengan kuat menjepit benda kerja saat berputar.
Keluaran produk dengan menggunakan silinder secara langsung, efisiensi mekanisnya tinggi, kehilangan energinya kecil, gaya penjepitan keluarannya besar, dan gaya penjepitnya stabil.Karena silinder digunakan untuk menjepit benda kerja secara langsung, jangkauan kerjanya luas.Silinder digunakan untuk mengeluarkan secara langsung, gaya keluaran dan tekanan udara dalam proporsi linier, yang membuatnya mudah untuk mencapai kontrol perangkat lunak.
Chuck semacam ini dibuat di lubang tengah persegi.Ini meningkatkan ukuran tabung persegi dan memperluas ruang lingkup penggunaan.Dan struktur dari chuck ini sangat sederhana dan memiliki komponen yang lebih sedikit, dibandingkan dengan jenis chuck lainnya.Tetapi memiliki kinerja yang stabil dan konsumsi energi yang rendah.
2. Parameter Kinerja
|
Nomor model |
G800JF-360 |
|
Pukulan cakar |
180mm |
|
Kekuatan penjepit maksimum |
4.5KN |
|
Tekanan yang diijinkan |
0,4-0,9MPa |
|
Batasi kecepatan |
500r/menit |
|
Jangkauan penjepit |
5-360mm |
|
Tinggi tengah |
420mm |
|
Inersia rotasi |
17.19g.m2 |
|
Berat bagian berputar |
303kg |
|
Berat satuan keseluruhan |
452kg |
3.Ukuran
| spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | saya | J | K | L | HAI | R | S |
| G800JF-360 | 680 | 420 | 820 | 840 | 205 | 150 | 620 | 257 | 510 | 523 | 539 | 25 | 360 | 9 | 16-M8 | 18 |
4.Keuntungan
| Sebuah.Desain stroke penuh |
| b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
| c.Akurasi pemosisian berulang yang tinggi |
| d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
|
e.Beberapa konfigurasi tersedia e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Jalur Produksi
6. Layanan Kami
| Sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
| b.Tim desain profesional bekerja dengan Anda. |
| c.Tim QC profesional untuk menjamin kualitas tinggi. |
| d.Menyediakan layanan OEM & ODM. |
