Rincian Produk
Tempat asal: Changzhou, Jiangsu, Tiongkok
Nama merek: Lingman
Nomor model: 4H-06A5
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 550-1650 set
Kemasan rincian: Karton Kayu
Waktu pengiriman: 7-15 hari kerja
Syarat-syarat pembayaran: T / T, L / C
Menyediakan kemampuan: 200 set per bulan
Nama Produk: |
Hidrolik Chuck |
Goresan baji: |
12mm |
Stroke / diameter cakar: |
5.5mm |
Diameter penjepit: |
15-168mm |
Max. Max. DB pull Tarik DB: |
21.6KN |
Max. Max. clamping force kekuatan penjepit: |
56.8KN |
Max. Max. numbers of revolutions jumlah putaran: |
5000 rpm |
Bobot: |
14.3KG |
Tekanan Kerja Max: |
2.8Mpa |
Silinder putar yang berlaku: |
TH-646 |
Nama Produk: |
Hidrolik Chuck |
Goresan baji: |
12mm |
Stroke / diameter cakar: |
5.5mm |
Diameter penjepit: |
15-168mm |
Max. Max. DB pull Tarik DB: |
21.6KN |
Max. Max. clamping force kekuatan penjepit: |
56.8KN |
Max. Max. numbers of revolutions jumlah putaran: |
5000 rpm |
Bobot: |
14.3KG |
Tekanan Kerja Max: |
2.8Mpa |
Silinder putar yang berlaku: |
TH-646 |

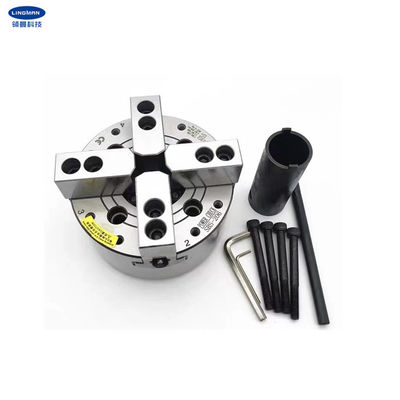

1. Deskripsi
Chuck kami berada dalam struktur lubang tembus yang besar dan memiliki empat rahang dalam bentuk baji yang sangat cocok untuk menjepit benda berbentuk khusus.Semua permukaan geser diproses melalui perawatan yang diperkeras, penggilingan presisi, dan dilumasi secara langsung.Selain itu, ia memiliki kekakuan tinggi dan akurasi penjepitan yang tinggi.
Chuck kokoh dan tahan lama dan dapat beroperasi dengan lancar pada kecepatan tinggi.Ini juga memiliki akurasi tinggi untuk pengulangan posisi dan kekuatan penjepit yang besar dan cocok untuk produksi otomatis.Desain lubang tembus dapat digunakan untuk pemrosesan benda kerja yang panjang.
Chuck dapat mengurangi berat mesin bubut dan meningkatkan masa pakai.Sambungan silinder pendek dikonfirmasi ke GB, dan pelanggan tidak perlu mengubah struktur mesin bubut tetapi membutuhkan flensa yang memiliki ukuran chuck yang sama, kemudian dapat dipasang dengan mudah dalam waktu singkat.
Kecuali 15 inci, tersedia berbagai ukuran chuck, seperti 4 inci, 5 inci, 6 inci, 8 inci, 12 inci, dan 18 inci.Chuck yang disesuaikan juga disediakan sesuai dengan gambar dan persyaratan Anda.
2. Parameter Kinerja
Nomor model |
4H-06A5 |
Stroke baji |
12mm |
Stroke cakar/diameter |
5.5mm |
Diameter penjepit |
15-168mm |
Maks.tarik DB |
21.6KN |
Maks.kekuatan penjepit |
56.8KN |
Bobot |
14.3KG |
Tekanan kerja maksimum |
2.8Mpa |
Maks.revolusi bilangan |
5000 rpm |
Silinder putar yang berlaku |
TH-646 |
3.Ukuran
spesifikasi | SEBUAH | B | C | D | D1 | D2 | E | E1 | F | G MAX | G MIN | H | J |
4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Keuntungan
Sebuah.Desain stroke penuh |
b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
c.Akurasi pemosisian berulang yang tinggi |
d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
e.Beberapa konfigurasi tersedia |
5. Lini Produksi
6. Layanan Kami
Sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
b.Tim desain profesional bekerja dengan Anda. |
s.Tim QC profesional untuk menjamin kualitas tinggi. |
d.Menyediakan layanan OEM & ODM. |
