Rincian Produk
Tempat asal: Changzhou, Jiangsu, Tiongkok
Nama merek: Lingman
Nomor model: W160A-25
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 2500-3000/set
Kemasan rincian: Karton Kayu
Waktu pengiriman: 15-20 hari kerja
Syarat-syarat pembayaran: T / T, L / C
Menyediakan kemampuan: 100 set per bulan
Nama Produk: |
Chuck utama |
Bahan baku: |
Besi tahan karat |
Stroke cakar: |
25mm |
Gaya penjepitan maksimum: |
4.8KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
500r / mnt |
rentang penjepitan: |
15-160mm |
Tinggi Tengah: |
150mm |
Inersia rotasi: |
0.1kg.㎡ |
Berat bagian berputar: |
21kg |
Berat seluruh unit: |
44kg |
Aplikasi: |
Pemotongan Laser |
Nama Produk: |
Chuck utama |
Bahan baku: |
Besi tahan karat |
Stroke cakar: |
25mm |
Gaya penjepitan maksimum: |
4.8KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
500r / mnt |
rentang penjepitan: |
15-160mm |
Tinggi Tengah: |
150mm |
Inersia rotasi: |
0.1kg.㎡ |
Berat bagian berputar: |
21kg |
Berat seluruh unit: |
44kg |
Aplikasi: |
Pemotongan Laser |

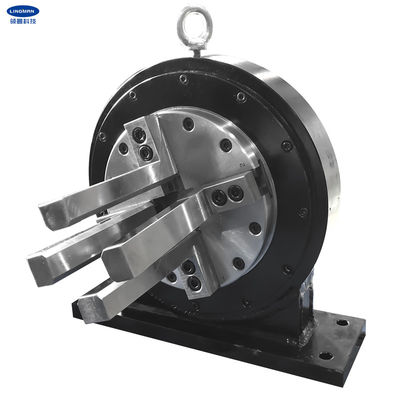

1. Deskripsi
Produk ini dirancang khusus untuk pemotong pipa laser.Produk itu sendiri dapat digunakan sebagai spindel independen dengan chuck di tengah yang dapat dengan kuat menjepit benda kerja dan berputar pada saat yang bersamaan.
Saluran masuk udara yang berputar dapat diwujudkan melalui rotator yang dipasang di ekor sehingga tindakan penjepitan dan pelonggaran yang cepat dapat dicapai.Sumber udara kerja mengadopsi prinsip pasokan udara terus menerus.
Setelah basis produk diperbaiki, sambungkan motor yang cocok dengan roda gigi, dan sambungkan sumber udara terkompresi (0,4-0,9Mpa) untuk mewujudkan penjepitan dan menggerakkan benda kerja untuk berputar.Hal ini terutama digunakan untuk menjepit benda kerja, berputar dan makan depan dan belakang.
Karena panjangnya suku cadang yang diproses oleh pemotong, chuck ekor dan chuck utama yang cocok biasanya dipasang berpasangan pada peralatan.
Produk ini adalah struktur pemusatan sinkron otomatis empat cakar dengan pusat padat.Direkomendasikan untuk digunakan dalam mesin terintegrasi lembaran-tabung dan dapat memotong lembaran-tabung persegi dan lingkaran.
2. Parameter Kinerja
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0,4-0,9MPa |
|
500r/menit |
|
15-160mm |
|
150mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3.Ukuran
spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | saya | J | L | saya | tidak | HAI | R | S | T |
W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. Keuntungan
Sebuah.Desain stroke penuh |
b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
c.Akurasi pemosisian berulang yang tinggi |
d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
e.Beberapa konfigurasi tersedia e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Lini Produksi
6. Layanan Kami
Sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
b.Tim desain profesional bekerja dengan Anda. |
c.Tim QC profesional untuk menjamin kualitas tinggi. |
d.Menyediakan layanan OEM & ODM. |
