Rincian Produk
Tempat asal: Changzhou, Jiangsu, Cina
Nama merek: Lingman
Nomor model: 4H-06
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 550-1650 set
Kemasan rincian: Karton kayu
Waktu pengiriman: 7-15 hari kerja
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 200 Set per Bulan

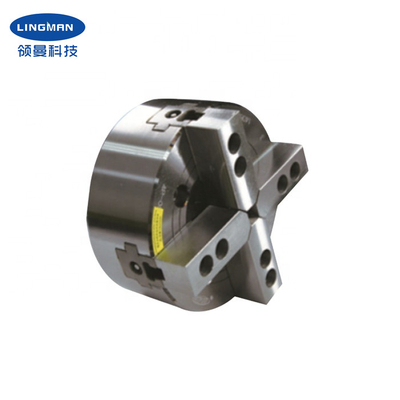

Nama Produk: |
Hidrolik melalui lubang chuck |
Stroke baji: |
12mm |
Stroke cakar/diameter: |
5.5MM |
Diameter penjepit: |
15-168mm |
Maks. Tarik D.B: |
21.7KN |
Max. Maks. clamping force kekuatan penjepit: |
56.9KN |
Max. Maks. numbers of revolutions jumlah putaran: |
5100 rpm |
Bobot: |
14.5kg |
Tekanan Kerja Maks: |
2.81Mpa |
Silinder putar yang berlaku: |
TH-646 |
Nama Produk: |
Hidrolik melalui lubang chuck |
Stroke baji: |
12mm |
Stroke cakar/diameter: |
5.5MM |
Diameter penjepit: |
15-168mm |
Maks. Tarik D.B: |
21.7KN |
Max. Maks. clamping force kekuatan penjepit: |
56.9KN |
Max. Maks. numbers of revolutions jumlah putaran: |
5100 rpm |
Bobot: |
14.5kg |
Tekanan Kerja Maks: |
2.81Mpa |
Silinder putar yang berlaku: |
TH-646 |
1. Deskripsi
Chuck memiliki struktur lubang tembus yang besar, dan keempat cakar berbentuk baji, yang sangat cocok untuk menjepit benda berbentuk khusus.Semua permukaan geser dikeraskan, digiling dengan presisi, dan dilumasi secara langsung.Selain itu, ia memiliki kekakuan tinggi dan akurasi penjepitan yang tinggi.
Chuck kokoh dan tahan lama, dan berjalan lancar pada kecepatan tinggi.Pengulangan posisi tinggi dan kekuatan penjepit besar, cocok untuk produksi otomatis.Melalui desain lubang dapat digunakan untuk pemesinan benda kerja yang panjang.
Collet mengurangi berat mesin bubut dan meningkatkan masa pakai.Sambungan silinder pendek sesuai dengan standar nasional, dan pelanggan tidak perlu mengubah struktur mesin bubut, tetapi hanya membutuhkan flensa dengan ukuran yang sama dengan chuck, yang dapat dengan mudah dipasang dalam waktu singkat.
Selain 15 inci, tersedia juga berbagai ukuran chuck seperti 4 inci, 5 inci, 6 inci, 8 inci, 12 inci, dan 18 inci.Chuck khusus juga tersedia sesuai dengan gambar dan persyaratan Anda.
2. Parameter Kinerja
Nomor model |
4H-06A5 |
Stroke baji |
12mm |
Stroke cakar/diameter |
5.5mm |
Diameter penjepit |
15-168mm |
Maks.tarik DB |
21.6KN |
Maks.kekuatan penjepit |
56.8KN |
Bobot |
14.3KG |
Tekanan kerja maksimum |
2.8Mpa |
Maks.revolusi bilangan |
5000 rpm |
Silinder putar yang berlaku |
TH-646 |
3. Dimensi
spesifikasi | SEBUAH | B | C | D | D1 | D2 | E | E1 | F | G MAX | G MIN | H | J |
4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Keuntungan
sebuah.Desain stroke penuh |
b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
c.Akurasi pemosisian berulang yang tinggi |
d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
e.Beberapa konfigurasi tersedia |
5. Layanan Kami
sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
b.Tim desain profesional bekerja dengan Anda. |
s.Tim QC profesional untuk menjamin kualitas tinggi. |
d.Menyediakan layanan OEM & ODM |
