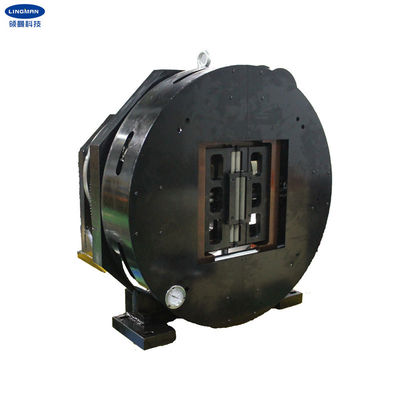

Struktur Sederhana Pneumatic Laser Rotary Chuck Empat Rahang

MOQ:	1 set
Harga:	USD 4100-7000/set
kemasan standar:	Karton Kayu
Periode pengiriman:	15-20 hari kerja
Cara Pembayaran:	T / T, L / C
Kapasitas pasokan:	100 set per bulan

Informasi Detail

Deskripsi Produk

Informasi Rinci

Tempat asal

Changzhou, Jiangsu, Tiongkok

Nama merek

Lingman

Nomor model

G600JF-230

Stroke cakar:

220mm

Gaya penjepitan maksimum:

1.7KN

Tekanan yang diijinkan:

0,4-0,9Mpa

Batasi kecepatan:

500r / mnt

rentang penjepitan:

10-230mm

Tinggi Tengah:

350mm

Inersia rotasi:

4.5kg.㎡

Berat bagian berputar:

141kg

Berat seluruh unit:

219kg

Menyoroti:

500rpm Laser Rotary Chuck

Pneumatic Laser Rotary Chuck

0.9MPa empat rahang chuck

Deskripsi Produk

Chuck Laser Pneumatik Struktur Sederhana dengan Empat Rahang untuk Mesin Pemotong Laser

1.Deskripsi

Chuck kami biasanya dibuat untuk mesin pemotong serat laser.Seluruh chuck memiliki kemampuan untuk digunakan sebagai spindel berputar independen.Sementara itu, benda kerja dapat dipegang erat saat berputar.Tindakan menjepit dan melonggarkan cepat dapat dilakukan dengan memutar asupan udara ke samping, dan dapat bekerja dengan memutuskan sumber udara.

Keluaran chuck dengan menggunakan silinder secara langsung, efisiensi mekanisnya tinggi, kehilangan energinya kecil, gaya penjepitan keluarannya besar, dan gaya penjepitnya stabil.Karena silinder digunakan untuk menjepit benda kerja secara langsung, langkah kerja silinder adalah langkah kerja chuck, dan rentang penjepitan lebar.

Bagian tengah chuck dibuat khusus dalam bentuk persegi.Ini tidak hanya meningkatkan ukuran tabung persegi, tetapi juga meningkatkan ruang lingkup penggunaan yang sebenarnya.

2. Parameter Kinerja

Nomor model	G600JF-230
Pukulan cakar	220mm
Kekuatan penjepit maksimum	1.7KN
Tekanan yang diijinkan	0,4-0,9MPa
Batasi kecepatan	500r/menit
Jangkauan penjepit	10-230mm
Tinggi tengah	350mm
Inersia rotasi	4.5g.m2
Berat bagian berputar	141kg
Berat satuan keseluruhan	219kg

3.Ukuran

Struktur Sederhana Pneumatic Laser Rotary Chuck Empat Rahang 0

spesifikasi	SEBUAH	B	B1	C	D	E	F	G	H	saya	J	K	L	HAI	R	S
G600JF-230	520	350	680	690	191	120	460	194.5	330	376	402	29.5	230	20	12-M8	18

Struktur Sederhana Pneumatic Laser Rotary Chuck Empat Rahang 1

4.Keuntungan

Sebuah.Desain stroke penuh

b.Berbagai macam aplikasi, diversifikasi profil pemrosesan

c.Akurasi pemosisian berulang yang tinggi

d.Biaya perawatan yang rendah, umur pemakaian yang panjang

e.Beberapa konfigurasi tersedia
e.1 Padat atau berongga

e.2 Cakar tipe sisir atau tipe mortise-groove

5. Jalur Produksi

6. Layanan Kami

1. Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat.
2. tim desain profesional bekerja dengan Anda.

3. tim QC profesional untuk menjamin kualitas tinggi.

4.Menyediakan layanan OEM & ODM.
