Rincian Produk
Tempat asal: Changzhou, Jiangsu, Tiongkok
Nama merek: Lingman
Nomor model: W400S-56
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 2600-3100/set
Kemasan rincian: Karton Kayu
Waktu pengiriman: 15-20 hari kerja
Syarat-syarat pembayaran: T / T, L / C
Menyediakan kemampuan: 100 set per bulan
Nama Produk: |
Chuck utama |
Bahan baku: |
Besi tahan karat |
Stroke cakar: |
56mm |
Gaya penjepitan maksimum: |
13.5KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
300r / mnt |
rentang penjepitan: |
20-400mm |
Tinggi Tengah: |
300mm |
Inersia rotasi: |
5,6kg.㎡ |
Berat bagian berputar: |
190 kg |
Berat seluruh unit: |
270kg |
Nama Produk: |
Chuck utama |
Bahan baku: |
Besi tahan karat |
Stroke cakar: |
56mm |
Gaya penjepitan maksimum: |
13.5KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
300r / mnt |
rentang penjepitan: |
20-400mm |
Tinggi Tengah: |
300mm |
Inersia rotasi: |
5,6kg.㎡ |
Berat bagian berputar: |
190 kg |
Berat seluruh unit: |
270kg |
1. Deskripsi

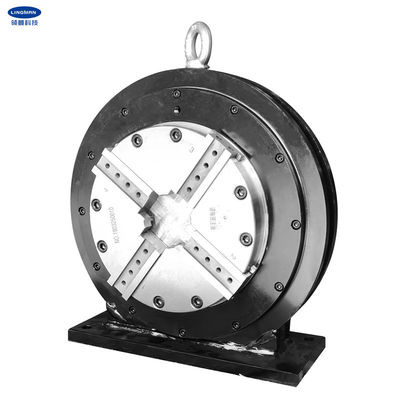

Chuck makan kami juga dirancang untuk mesin pemotong pipa laser yang juga cocok untuk chuck utama kami.Chuck berada dalam struktur yang kokoh dan merupakan struktur dua-dua-pusat otomatis daya ganda.Ini dapat digunakan untuk menjepit bagian simetris sumbu melingkar, persegi, persegi panjang, elips dan lainnya.
Tentang tindakan menjepit dan melonggarkan yang cepat, mereka dapat dicapai dengan gyrator yang berada di ujung asupan udara berputar produk.Dan sumber udara terus disuplai saat bekerja.Saat memperbaiki dasar chuck, hanya perlu menghubungkan menghubungkan motor yang cocok dengan roda gigi dan sumber udara terkompresi, benda kerja penjepit dan penggerak untuk memutar dapat dicapai.
Karena panjangnya bagian yang diproses oleh mesin pemotong, chuck belakang dan chuck utama yang cocok biasanya dipasang berpasangan pada peralatan.
2. Parameter Kinerja
|
W400S-56 |
|
56mm |
|
13.5KN |
|
0,4-0,9MPa |
|
5300r/mnt |
|
20-400mm |
|
300mm |
|
5.6kg.m2 |
|
190kg |
|
270kg |
3.Ukuran
spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | saya | J | L | saya | tidak | HAI | P | Q | R | S | T |
W400S-56 | 525 | 300 | 578 | 589 | 180 | 135 | 475 | 223 | 0 | 100 | 130 | 20 | 45 | 4 | 30 | 30 | M12 | 8-M10 | 18 | 375 |
4. Keuntungan
Sebuah.Desain stroke penuh |
b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
c.Akurasi pemosisian berulang yang tinggi |
d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
e.Beberapa konfigurasi tersedia e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Lini Produksi
6. Layanan Kami
Sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
b.Tim desain profesional bekerja dengan Anda. |
c.Tim QC profesional untuk menjamin kualitas tinggi. |
d.Menyediakan layanan OEM & ODM. |
