Rincian Produk
Tempat asal: Changzhou, Jiangsu, Cina
Nama merek: Lingman
Nomor model: Chuck laser G680JF-245
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 SET
Harga: USD 3800-6500 set
Kemasan rincian: Karton kayu
Waktu pengiriman: 15-20 hari kerja
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 500 set per bulan
Nama Produk: |
Chuck Laser |
Pukulan cakar: |
230mm |
kekuatan penjepit maksimum: |
2KN |
Tekanan yang diijinkan: |
0.1-1MPa |
Batasi kecepatan: |
200r/menit |
Jangkauan penjepit: |
10-245mm |
Tinggi Tengah: |
350mm |
Inersia rotasi: |
5.48kg. |
Berat bagian berputar: |
173Kg |
Berat satuan keseluruhan: |
257kg |
Nama Produk: |
Chuck Laser |
Pukulan cakar: |
230mm |
kekuatan penjepit maksimum: |
2KN |
Tekanan yang diijinkan: |
0.1-1MPa |
Batasi kecepatan: |
200r/menit |
Jangkauan penjepit: |
10-245mm |
Tinggi Tengah: |
350mm |
Inersia rotasi: |
5.48kg. |
Berat bagian berputar: |
173Kg |
Berat satuan keseluruhan: |
257kg |
1. Deskripsi

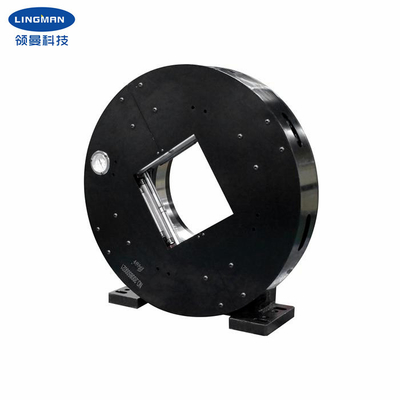

Produk ini dirancang untuk peralatan dan pendukung pemotongan tabung laser, produk itu sendiri dapat digunakan sebagai spindel berputar independen, melalui rotasi samping asupan udara untuk mencapai tindakan penjepitan dan pelonggaran yang cepat, sumber udara yang terputus, dapat bekerja.Setelah basis produk diperbaiki, hanya perlu memasang motor pendukung dan koneksi roda gigi, dan terhubung dengan sumber udara terkompresi (0,25-0,9mpa) untuk mencapai benda kerja penjepit dan menggerakkan rotasi benda kerja.Terutama digunakan untuk menjepit benda kerja dan berputar.
Produk ini mengadopsi keluaran langsung silinder, efisiensi mekanis yang tinggi, kehilangan energi yang kecil, gaya penjepit keluaran, stabilitas gaya penjepit.Karena penggunaan silinder langsung menjepit benda kerja, langkah kerja silinder adalah langkah kerja chuck, rentang penjepitan lebar.Menggunakan keluaran langsung silinder, gaya keluaran dan tekanan udara adalah proporsi linier, mudah untuk mencapai kontrol perangkat lunak.
Chuck struktur sederhana, sejumlah kecil komponen, ringan, tingkat kegagalan rendah, kinerja stabil, momen inersia kecil, konsumsi energi rendah.Ukuran aksial chuck kecil, dan biaya zero tail lebih rendah.
Produk ini dirancang untuk lubang persegi, dibandingkan dengan chuck lubang bundar, menambah ukuran tabung persegi, memperluas ruang lingkup penggunaan.
2. Parameter Kinerja
|
Chuck laser |
|
G680JF-245 |
|
230mm |
|
2KN |
|
0.1-1.0MPa |
|
200r/menit |
|
10-245mm |
|
350mm |
|
5.48g.m2 |
|
173kg |
|
257kg |
3. Dimensi
| spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | Saya | J | K | L | HAI | R | S |
| G680JF-245 | 520 | 350 | 680 | 690 | 190 | 120 | 460 | 205 | / | / | / | 29.5 | 245 | 9 | 12-M8 | 18 |
4. Keuntungan
| sebuah.Desain stroke penuh |
| b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
| c.Akurasi pemosisian berulang yang tinggi |
| d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
|
e.Beberapa konfigurasi tersedia e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Layanan Kami
1. Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat.
2. Tim desain profesional bekerja dengan Anda.
3. Tim QC profesional untuk menjamin kualitas tinggi.
4. Menyediakan layanan OEM & ODM.
6. Lini Produksi
