Rincian Produk
Tempat asal: Changzhou, Jiangsu, Tiongkok
Nama merek: Lingman
Nomor model: W320S-50
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 2600-3100/set
Kemasan rincian: Karton Kayu
Waktu pengiriman: 15-20 hari kerja
Syarat-syarat pembayaran: T / T, L / C
Menyediakan kemampuan: 100 set per bulan
Nama Produk: |
Chuck utama |
Bahan baku: |
Besi tahan karat |
Stroke cakar: |
50mm |
Gaya penjepitan maksimum: |
4.5KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
500r / mnt |
rentang penjepitan: |
20-320mm |
Tinggi Tengah: |
260mm |
Inersia rotasi: |
1,68kg.㎡ |
Berat bagian berputar: |
107kg |
Berat seluruh unit: |
185kg |
Nama Produk: |
Chuck utama |
Bahan baku: |
Besi tahan karat |
Stroke cakar: |
50mm |
Gaya penjepitan maksimum: |
4.5KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
500r / mnt |
rentang penjepitan: |
20-320mm |
Tinggi Tengah: |
260mm |
Inersia rotasi: |
1,68kg.㎡ |
Berat bagian berputar: |
107kg |
Berat seluruh unit: |
185kg |
1. Deskripsi

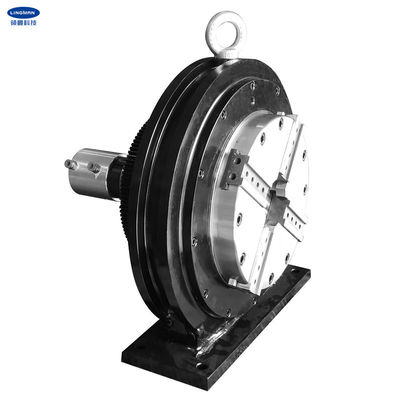

Produk ini dirancang khusus untuk pemotong pipa laser.Produk itu sendiri dapat digunakan sebagai spindel independen dengan chuck di tengah yang dapat dengan kuat menjepit benda kerja dan berputar pada saat yang bersamaan.
Setelah basis produk diperbaiki, sambungkan motor yang cocok dengan roda gigi, dan sambungkan sumber udara terkompresi (0,4-0,9Mpa) untuk mewujudkan penjepitan dan menggerakkan benda kerja untuk berputar.Hal ini terutama digunakan untuk menjepit benda kerja, berputar dan makan depan dan belakang.
Karena panjang bagian yang diproses oleh mesin pemotong lebih panjang, chuck belakang dan chuck utama yang cocok biasanya dipasang berpasangan pada peralatan.Chuck makan semacam ini adalah struktur dua-dua-pusat otomatis dan memiliki empat cakar dengan kekuatan ganda.Ini dapat diterapkan untuk menjepit bagian simetris sumbu melingkar, persegi, persegi panjang, elips dan lainnya.
Selain itu, juga dalam struktur padat dan dengan hormat merekomendasikannya untuk digunakan pada mesin pemotong pipa berat.
2. Parameter Kinerja
|
W320S-50 |
|
50mm |
|
4.5KN |
|
0,4-0,9MPa |
|
500r/menit |
|
20-320mm |
|
260mm |
|
1.68kg.m2 |
|
107kg |
|
185kg |
3.Ukuran
| spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | saya | J | L | saya | tidak | HAI | P | Q | R | S | T |
| W320S-21 | 520 | 260 | 460 | 490 | 175 | 130 | 475 | 223 | 0 | 65 | 88 | 20 | 45 | 4 | 30 | 20 | M12 | 6-M10 | 18 | 375 |
4. Keuntungan
| Sebuah.Desain stroke penuh |
| b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
| c.Akurasi pemosisian berulang yang tinggi |
| d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
|
e.Beberapa konfigurasi tersedia e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Lini Produksi
6. Layanan Kami
| Sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
| b.Tim desain profesional bekerja dengan Anda. |
| c.Tim QC profesional untuk menjamin kualitas tinggi. |
| d.Menyediakan layanan OEM & ODM. |
