Rincian Produk
Tempat asal: Changzhou, Jiangsu, Tiongkok
Nama merek: Lingman
Nomor model: G360B-110
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 3400-3800/set
Kemasan rincian: Karton Kayu
Waktu pengiriman: 15-20 hari kerja
Syarat-syarat pembayaran: T / T, L / C
Menyediakan kemampuan: 100 set per bulan
Stroke cakar: |
50mm |
Gaya penjepitan maksimum: |
0.8KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
400r / mnt |
rentang penjepitan: |
5-110mm |
Tinggi Tengah: |
225mm |
Inersia rotasi: |
2.19kg.㎡ |
Berat bagian berputar: |
107kg |
Berat seluruh unit: |
149KG |
Stroke cakar: |
50mm |
Gaya penjepitan maksimum: |
0.8KN |
Tekanan yang diijinkan: |
0,4-0,9Mpa |
Batasi kecepatan: |
400r / mnt |
rentang penjepitan: |
5-110mm |
Tinggi Tengah: |
225mm |
Inersia rotasi: |
2.19kg.㎡ |
Berat bagian berputar: |
107kg |
Berat seluruh unit: |
149KG |
1. Deskripsi

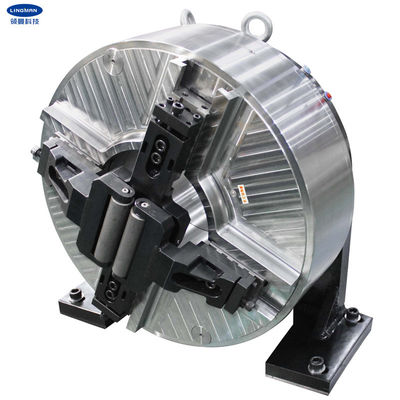

Chuck kami dirancang khusus untuk mesin pemotong pipa laser.Produk itu sendiri dapat digunakan sebagai spindel independen dengan chuck di tengah yang dapat dengan kuat menjepit benda kerja dan berputar pada saat yang bersamaan.
Ada dua silinder independen, katup satu arah dan katup periksa dan juga memiliki fungsi penahan tekanan jangka panjang (lebih dari 8 jam) di dalamnya.Tindakan menjepit dan melonggarkan cepat dapat dicapai melalui rotasi samping saluran masuk udara, dan lepaskan sumber udara untuk memulai pekerjaan.Setelah memperbaiki alasnya, menghubungkan motor dengan roda gigi dan sumber udara terkompresi dapat mewujudkan penjepitan dan menggerakkan benda kerja untuk berputar.Ini terutama digunakan untuk menjepit dan memutar benda kerja.
Struktur chuck stabil dan dapat menahan gaya radial yang besar, gaya aksial dan gaya guling.Ini memiliki rotasi halus, akurasi tinggi dan kebisingan rendah.Selain itu, ia memiliki bobot yang ringan dan inersia rotasi kecil, efisiensi pemotongan dapat sangat ditingkatkan dan juga menghemat energi.
2. Parameter Kinerja
|
G360B-110 |
|
50mm |
|
0.8KN |
|
0,4-0,9MPa |
|
400r/menit |
|
5-110mm |
|
225mm |
|
2.19Kg.m2 |
|
107kg |
|
149kg |
3.Ukuran
| spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | saya | J | K | L | saya | tidak | HAI | P | Q | R | S |
| G360B-110 | 420 | 225 | 405 | 427 | 230 | 186 | 365 | 211 | 110 | 122 | 140 | 360 | 30 | 60 | 8 | 6 | 22 | M12 | 12-M8 | 18 |
4. Keuntungan
| Sebuah.Desain stroke penuh |
| b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
| c.Akurasi pemosisian berulang yang tinggi |
| d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
|
e.Beberapa konfigurasi tersedia e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Lini Produksi
6. Layanan Kami
| Sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
| b.Tim desain profesional bekerja dengan Anda. |
| c.Tim QC profesional untuk menjamin kualitas tinggi. |
| d.Menyediakan layanan OEM & ODM. |
