Rumah > Produk > Pemotong laser > Chuck Laser Tindakan Ganda Pneumatik Sederhana Untuk Lembar Tabung Terintegrasi

Chuck Laser Tindakan Ganda Pneumatik Sederhana Untuk Lembar Tabung Terintegrasi

Rincian Produk

Tempat asal: Cina

Nama merek: LINGMAN

Nomor model: G400JF-170/G600JF-230/G800JF-360

Ketentuan Pembayaran & Pengiriman

Kuantitas min Order: 10

Harga: USD3000-6000/SETS

Kemasan rincian: Kotak kayu

Waktu pengiriman: 30 hari

Syarat-syarat pembayaran: T/T

Menyediakan kemampuan: 1000 set/bulan

Dapatkan Harga Terbaik
Menyorot:

Chuck Laser Aksi Ganda Pneumatik

,

Chuck Laser Terpadu Lembar Tabung

,

Chuck Daya Pneumatik 500r/mnt

Stroke / diameter cakar:
154/220/180mm
Kekuatan penjepit maks:
1,2/1,7/4,5kN
Izinkan tekanan:
0,4-0,9Mpa
batas kecepatan rotasi:
500/500/500r/mnt
Kisaran penjepit:
diameter16-170/10-230/5-360mm
Tinggi Tengah:
260/350/430mm
Inersia rotasi:
1,72/4,5/17,19kg.m2
Memutar berat bagian:
89/141/303kg
Berat satuan utuh:
144/219/452kg
Stroke / diameter cakar:
154/220/180mm
Kekuatan penjepit maks:
1,2/1,7/4,5kN
Izinkan tekanan:
0,4-0,9Mpa
batas kecepatan rotasi:
500/500/500r/mnt
Kisaran penjepit:
diameter16-170/10-230/5-360mm
Tinggi Tengah:
260/350/430mm
Inersia rotasi:
1,72/4,5/17,19kg.m2
Memutar berat bagian:
89/141/303kg
Berat satuan utuh:
144/219/452kg
Chuck Laser Tindakan Ganda Pneumatik Sederhana Untuk Lembar Tabung Terintegrasi

Laser chuck aksi ganda pneumatik sederhana untuk tube-sheet terintegrasi-HSG/XT /Jiatai /PENTA CHUTIAN/LONGXIN/han's laser



Produk ini dirancang khusus untuk peralatan pemotongan pipa laser.Produk itu sendiri dapat digunakan sebagai spindel berputar independen, dengan chuck di tengah yang dapat menjepit benda kerja dengan kuat dan memutar pada saat yang bersamaan.Ini dapat mewujudkan penjepitan dan pelepasan penjepitan yang cepat dengan memutar asupan udara dari samping., Putuskan sambungan sumber udara sebelum bekerja.Produk mengadopsi silinder untuk langsung menghasilkan, efisiensi mekanisnya tinggi, kehilangan energi kecil, gaya penjepitan keluaran besar, dan gaya penjepitan stabil.Karena silinder digunakan untuk menjepit benda kerja secara langsung, langkah kerja silinder adalah langkah kerja chuck, dan rentang penjepitannya lebar.Silinder langsung dikeluarkan, dan gaya keluaran berbanding lurus dengan tekanan udara, yang mudah untuk mewujudkan kontrol perangkat lunak.Chuck memiliki struktur yang sederhana, jumlah komponen yang sedikit, bobot yang ringan, tingkat kegagalan yang rendah, kinerja yang stabil, momen inersia yang kecil, dan konsumsi energi yang rendah.Ukuran aksial chuck kecil, dan biaya zero tailing lebih rendah.

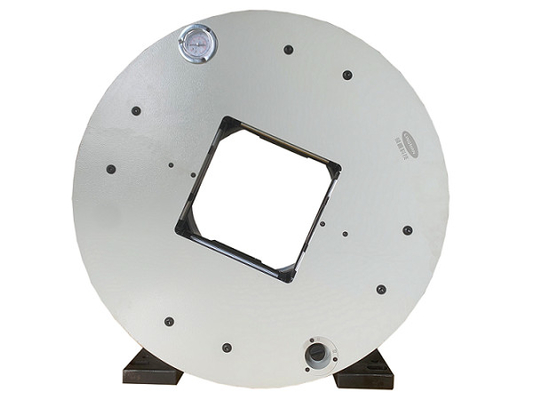

Produk ini dirancang dengan lubang tengah berbentuk persegi.Dibandingkan dengan chuck lubang bundar, ukuran tabung persegi diperbesar dan

ruang lingkup aplikasi diperbesar.





型号
Model
爪行程/直径 mm
Stroke / diameter cakar
最大夹紧力KN
Kekuatan penjepit maksimum
许用压力MPa
Tekanan yang diijinkan
极限转速r/min
Batasi kecepatan
夹紧范围 mm
Kisaran penjepit
中心高mm
Tinggi tengah
转动惯量Kg.m2
Inersia rotasi
转动部分重量 Kg
Memutar berat bagian
整机重量Kg
Berat satuan utuh
G400JF-170 154 1.2 0,4-0,9 500 ∲16-∲170 260 1.72 89 144
G600JF-230 220 1.7 0,4-0,9 500 ∲10-∲230 350 4.5 141 219
G800JF-360 180 4.5 0,4-0,9 500 ∲5-∲360 430 17.19 303 452



规格
Spesifikasi
A B B1 C D e F G H SAYA J K L HAI R S
G400JF-170 500 260 510 515 164.5 100 440 175.5 250 325 355 30 170 16 12-M8 18
G600JF-230 520 350 680 690 191 120 460 194.5 330 376 402 29.5 230 20 12-M8 18
G800JF-360 680 430 820 840 205 150 620 257 510 523 539 25 360 9 16-M8 18
