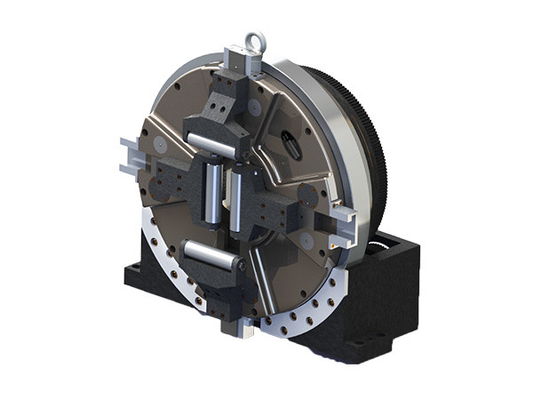

Chuck Laser Utama Stroke Penuh Untuk Mesin Pemotong Laser Tabung

MOQ:	10
Harga:	USD3000-6000/SETS
kemasan standar:	Kotak kayu
Periode pengiriman:	30 hari
Cara Pembayaran:	T/T
Kapasitas pasokan:	1000 set/bulan

Informasi Detail

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

LINGMAN

Nomor model

G400C-170/G500C-225/G500DC-230

Stroke / diameter cakar:

165/200/220mm

Kekuatan penjepit maks:

1,36-4,86kN

Izinkan tekanan:

0,1-0,9MPa

batas kecepatan rotasi:

150/130150r/mnt

Kisaran penjepit:

diameter0-170/0-225/25-225mm

Tinggi Tengah:

280/315/315mm

Inersia rotasi:

3,95/6,1/6,1kg.m2

Memutar berat bagian:

128,5/140/140 kg

Berat satuan utuh:

210/240/240kg

Menyoroti:

Chuck Laser Utama Stroke Penuh

Chuck Laser Mesin Pemotong Tabung

Chuck Utama Pemotong Laser Tube

Deskripsi Produk

stroke penuh chuck laser utama untuk mesin pemotong laser tabung-HSG/XT laser/Jiatai /PENTA CHUTIAN/LONGXIN/han's laser

Produk ini dirancang khusus untuk peralatan pemotongan pipa laser.Produk itu sendiri dapat digunakan sebagai spindel berputar independen, dengan chuck di tengah yang dapat menjepit benda kerja dengan kuat dan memutar pada saat yang bersamaan.Ini dapat mewujudkan penjepitan dan pelepasan penjepitan yang cepat dengan memutar asupan udara dari samping., Putuskan sambungan sumber udara sebelum bekerja.Setelah basis produk diperbaiki, hanya diperlukan sambungan motor dan roda gigi yang cocok, dan sumber udara terkompresi (0,1-0,9MPA) dapat dihubungkan untuk menjepit benda kerja dan mendorong benda kerja untuk berputar.

Chuck bekerja dengan langkah penuh, tanpa penyesuaian tambahan pada posisi empat rahang, dan dapat menjepit berbagai alat kelengkapan pipa yang berlaku, sehingga meningkatkan efisiensi produksi.Chuck mengadopsi struktur tertutup sepenuhnya, yang memiliki stabilitas dan ketahanan aus yang lebih baik.Itu dilengkapi dengan bantalan rol silang dan memiliki masa pakai yang lama.Keakuratan rotasi dan akurasi pemosisian berulang lebih tinggi daripada chuck laser tradisional, dan gaya penjepitan lebih besar daripada produk serupa di pasar.Dalam kasus tekanan udara rendah, gaya penjepitan yang lebih kecil dapat diperoleh untuk memenuhi persyaratan alat kelengkapan pipa berdinding tipis.Pengolahan.

Produk ini banyak digunakan dalam peralatan mesin pengolah pipa seperti mesin pemotong pipa laser khusus.

型号 Model	爪行程/直径 mm Stroke / diameter cakar	最大夹紧力KN Kekuatan penjepit maksimum	许用压力MPa Tekanan yang diijinkan	极限转速r/min Batasi kecepatan	夹紧范围 mm Kisaran penjepit	中心高mm Tinggi tengah	转动惯量Kg.m2Inersia rotasi	转动部分重量 Kg Memutar berat bagian	整机重量Kg Berat satuan utuh
G400C-170	165	1,36(0,5MPA) 2,45(0,9MPA)	0,1-0,9	150	φ0-170	280	3.95	128.5	210
G500C-225	200	1,6(0,5MPA) 2,77(0,9MPA)	0,1-0,9	130	φ0-225	315	6.1	140	240
G500DC-230	220	2,7 (0,5MPA) 4,86(0,9MPA)	0,1-0,9	15	φ25-225	315	6.1	140	240

规格 Spesifikasi	A	B	B1	C	D	e	F	G	H	SAYA	J	K	L	M	N	HAI	P	Q	R	S
G400C-170	600	280	590	602	100	60	570	273	170	235	250	400	/	/	/	10	/	/	8-M8	18X21
G500C-225	670	315	694	672	100	60	640	273	225	235	250	400	/	/	/	10	/	/	8-M8	18X21
G500DC-230	670	315	694	672	100	60	640	273	225	235	250	400	/	/	/	10	/	/	8-M8	18X21

Chuck Laser Utama Stroke Penuh Untuk Mesin Pemotong Laser Tabung 0

Chuck Laser Utama Stroke Penuh Untuk Mesin Pemotong Laser Tabung 1

Chuck Laser Utama Stroke Penuh Untuk Mesin Pemotong Laser Tabung 2

Chuck Laser Utama Stroke Penuh Untuk Mesin Pemotong Laser Tabung 3
