Rincian Produk
Tempat asal: Changzhou, Jiangsu, Cina
Nama merek: Lingman
Nomor model: G400C-170
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 6600-7200 set
Kemasan rincian: Karton kayu
Waktu pengiriman: 10-15 hari kerja
Syarat-syarat pembayaran: T/T, L/C
Menyediakan kemampuan: 100 set per bulan
Nama Produk: |
Chuck Laser |
Pukulan cakar: |
170mm |
kekuatan penjepit maksimum: |
1.36-2.5KN |
Tekanan yang diijinkan: |
0.2-0.9MPA |
Batasi kecepatan: |
160r/mnt |
Jangkauan penjepit: |
5-170mm |
Tinggi Tengah: |
280mm |
Inersia rotasi: |
3.95kg.㎡ |
Nama Produk: |
Chuck Laser |
Pukulan cakar: |
170mm |
kekuatan penjepit maksimum: |
1.36-2.5KN |
Tekanan yang diijinkan: |
0.2-0.9MPA |
Batasi kecepatan: |
160r/mnt |
Jangkauan penjepit: |
5-170mm |
Tinggi Tengah: |
280mm |
Inersia rotasi: |
3.95kg.㎡ |
1. Deskripsi

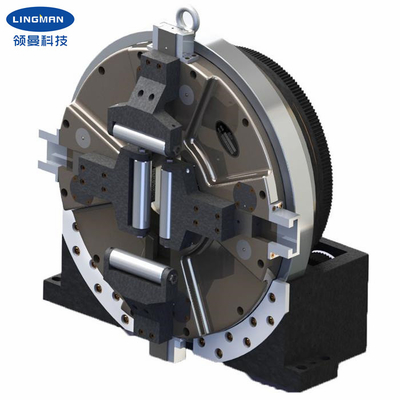

Chuck ini adalah chuck utama empat rahang full-stroke yang dirancang khusus untuk peralatan pemotongan pipa laser.Yang ini memiliki spindel independen yang berputar di tengah yang menahan benda kerja dengan aman dan berputar pada saat yang bersamaan.Setelah basis produk diperbaiki, hanya perlu menambahkan motor yang cocok dan menghubungkannya dengan roda gigi, dan kemudian menghubungkan sumber udara terkompresi (0,1-0,9Mpa) untuk menjepit benda kerja dan menggerakkan benda kerja untuk berputar.Tindakan penjepitan dan pelepasan yang cepat dicapai dengan memutar saluran masuk udara ke samping.Berbagai macam alat kelengkapan pipa yang berlaku dapat dijepit, yang dapat meningkatkan efisiensi produksi.Dibandingkan dengan produk serupa di pasaran, chuck memiliki akurasi rotasi dan pengulangan yang lebih tinggi, serta kekuatan penjepit yang lebih tinggi.
Produk dapat digunakan secara luas dalam mesin pemotong pipa laser khusus dan sistem alat mesin pengolah pipa lainnya.
2. Parameter Kinerja
|
Nomor model |
G400C-170 |
| Pukulan cakar | 165mm |
| Kekuatan penjepit maksimum | 1.36-2.45KN |
| Tekanan yang dapat diterima | 0.1-0.9MPa |
| Batasi kecepatan | 150r/menit |
| Jangkauan penjepit | 0-170mm |
| Tinggi tengah | 280mm |
| Inersia rotasi | 3.95kg.㎡ |
| Berat bagian berputar | 128.5kg |
| Berat satuan keseluruhan | 210kg |
Catatan: angka di atas adalah parameter standar.Kami juga dapat merancang produk sesuai dengan kebutuhan khusus klien.
saya3. Dimensi
| spesifikasi | SEBUAH | B | B1 | C | D | E | F | G | H | Saya | J | K | HAI | R | S |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Keuntungan
| sebuah.Desain stroke penuh |
| b.Berbagai macam aplikasi, diversifikasi profil pemrosesan |
| c.Akurasi pemosisian berulang yang tinggi |
| d.Biaya perawatan yang rendah, umur pemakaian yang panjang |
|
e.Beberapa konfigurasi tersedia e.1 Padat atau berongga e.2 Cakar tipe sisir atau tipe mortise-groove |
5. Layanan Kami
| sebuah.Kami adalah pabrik langsung dengan harga bagus dan lead time yang cepat. |
| b.Tim desain profesional bekerja dengan Anda. |
| c.Tim QC profesional untuk menjamin kualitas tinggi. |
| d.Menyediakan layanan OEM & ODM. |
